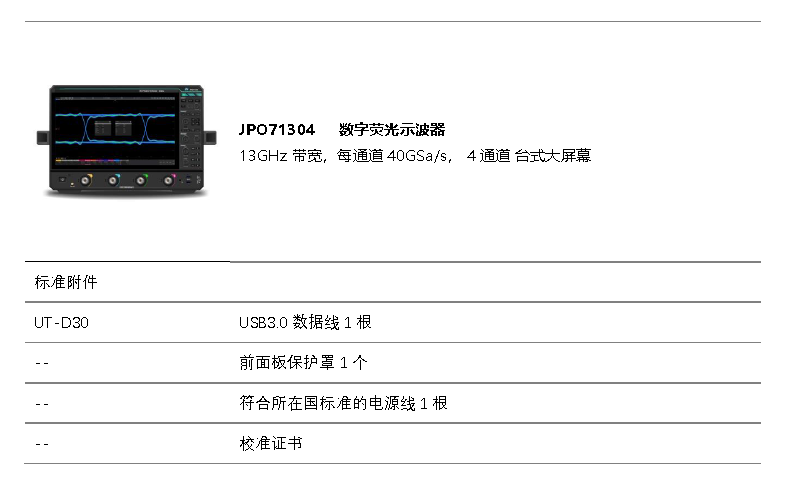

卓绝非凡的性能，精准于毫厘之间的洞察力
自研AFE ASIC模拟前端芯片组
提供更低噪声、更高ENOB ，多款自主研发的低噪声调理芯片，极大提升了示波器性能和指标。
高性能 ADC提供强大的核心指标
n 四通道全开时每通道40GSa/s采样率
n 四通道全开时每通道13GHz带宽
n 上升时间33ps（典型值）
n 可测试脉冲宽度覆盖80ps~1ms
n 具备独立波形运算与自动测量功能
强大频谱分析能力
n 标配增强型 FFT，最高可达 1Mpts 信号分析
n 频率分析范围：全模拟带宽
n 支持多种频谱视图展示：幅度谱、功率谱、功率谱密度等
灵活定制分析能力
n 可内嵌定制的硬件实时分析算法
n 可内嵌定制的软件处理算法
除标有“典型”字样的规格以外，所用规格都有保证。且仪器必须在规定的操作温度下连续运行三十分钟以上。
模拟通道 |
|
|
通道数 | 4+1EXT |
垂直输入灵敏度范围 | 50Ω：10mV/div ～ 1V/div |
|
输入耦合 | DC |
|
输入阻抗 | 50Ω ±3% |
|
直流增益精确度 | 50Ω：±3%满刻度 |
|
偏移范围 | 50Ω： 10mV/div-50mV/div: ±500mV； 100mV/div-200mV/div: ±1V 500mV/div-1V/div: ±4V |
|
直流偏移精确度 | ＞200mV/div：±0.1div±2mV±1.5%偏移量 ≤200mV/div：±0.1div±2mV±2.0%偏移量 |
最大输入电压 | 50Ω：≤ 5Vrms |
|
通道隔离度 | ≥100:1（DC～13GHz） |
水平系统 |
时基范围 | 50ps/div-1000s/div |
时基精度 | ±1ppm±2*校准后的年数ppm |
水平模式 | Y-TX-Y |
平均 | 2～1,000,000 |
快速捕获 | 极速采集模式下，单通道最大波形捕获率达500,000wfms/s |
触发系统 |
|
触发模式 | 自动，正常，单次 |
|
触发耦合 | DC |
|
|
触发灵敏度 | 内触发：C1～C4 | DC~13GHz: 10mV/div~20mV/div：1div DC~13GHz: 50mV/div~1V/div：0.8div |
|
触发电平范围 | 内部 | 距屏幕中心±4格 |
|
触发类型 |
|
边沿触发 | 源 | C1～C4 EXT |
|
触发沿 | 上升沿、下降沿 |
|
|
|
|
|
波形测量 |
光标测量 |
信源 | C1～C4、Math、Ref |
类型 | 垂直光标测量时间与电压（X,Y）、△X的倒数（Hz）（1/△X），△Y/△X（V/s）； 水平光标测量电压（Y）与△Y； 支持自动跟踪光标； |
自动测量 |
垂直测量参数 | 最大值、最小值、峰峰值、顶值、底值、中值、幅度、平均值、有效值、标准差、正过冲、负过冲、周期最大值、周期最小值、周期有效值、周期平均值、周期峰峰值、周期中值、正预冲、负预冲 |
水平测量参数 | 周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、时间@Max、时间@Min、上升时间@Lv、下降时间@Lv、周期@Lv、频率@Lv、脉宽@Lv、占空比@Lv、相位差@Lv、RRD@Lv、FFD@Lv、RFD@Lv、FRD@Lv、偏移、数据点数、建立时间、保持时间、周期数、上升沿数、下降沿数、正脉冲数、负脉冲数 |
其它测量参数 | 面积、周期面积 |
直方图参数 | μ±1σ、μ±2σ、μ±3σ、众数、均值、标准差、最大值、最小值、中间值、峰峰值、峰值点数、总样本数 |
测量源 | C1～C4 |
测量数量 | 52种自动测量，最多同时显示10种测量 |
测量范围 | 屏幕或光标 |
参数快照 | 显示当前测量通道的38种测量项，可切换信源 |
测量统计 | 当前值、平均值、最大值、最小值、标准差、测量次数 |
|
|
|
|
|
波形运算 |
函数数量 | 支持8个函数，可同时显示 |
源 | C1～C4，R1～R4 |
高级运算 | 支持Matlab嵌入式编程与数据呈现 |
基本运算 | 加、减、乘、除、与、或、非、异或、平均、绝对值、Exp10、Exp、微分、积分、Ln、Lg、平方、平方根、共模、正弦、余弦、正切、相关、卷积、扩展、抽取、插值、最大值、最小值、自定义表达式（可编辑和执行复合公式运算） |
增强FFT | 功能 | 幅度谱、功率谱、Psd、实部、虚部、相位谱 |
窗类型 | 矩形窗、汉宁窗、布莱克曼窗、汉明窗、平顶窗 |
显示 | 全屏（频谱视图）、多窗口 |
垂直单位 | Vrms/dBrms |
数字滤波 | 滤波器类型 | 低通 |
自定义滤波器设计方法 | FIR、IIR |
自定义滤波器类型 | 采样法、窗函数、列梅兹、巴特沃斯、 切比雪夫|型、切比雪夫Ⅱ型、椭圆 |
响应类型 | 低通 |
滤波器阶数 | FIR阶数：2-1000
IIR阶数：2-50 |
滤波器特性 | 幅频、相频、冲激响应 |
MATH-ERes | 增强位：0.5，1，1.5，2，2.5，3bit |
测量分析 |
直方图 | 源 | P1～P10 |
类型 | 水平、垂直和测量 |
测量项 | μ±1σ、μ±2σ、μ±3σ、众数、均值、标准差、最大值、最小值、中间值、峰峰值、峰值点数、总样本数 |
显示 |
|
显示器 | 15.6英寸 FHD高清屏幕（1920*1080分辨率）+ 手势触控 |
|
显示类型 | 点、矢量 |
|
余辉时间 | 关闭余辉、自动余辉、无限余辉 |
|
|
|
|
主机系统 |
|
|
操作系统 | Windows（64bit） |
|
内存 | 8GB（支持出厂选装） |
|
固态硬盘（SSD） | 128GB（支持出厂选装） |
|
接口与协议 |
高清音视频输出 | 1个HDMI，后面板 |
USB 3.0 | 4个，前面板2个，后面板2个 |
LAN接口 | 1个以太网接口（10/100/1000Mb/s），后面板 |
校准方波 | 1kHz，约3Vpp方波 |
10MHz 参考时钟 输入输出 | IN/OUT可以单独和同时打开 IN：后面板BNC连接器，为示波器提供采样的参考时钟 OUT：后面板BNC连接器，可以输出自身的10MHz参考时钟，提供给外部其他仪器用来做仪器间时钟同步 |
远程控制 | 具备：查看仪器状态；查看和修改网络状态；查看帮助手册、编程手册；下载驱动程序；保存设置、导出波形、截图； |
SCPI | 支持标准的SCPI命令集 |
|
|
|
|
电源 |
电源电压 | 100V～240VAC（波动±10%）50Hz/60Hz |
功率 | 最大750W |
环境 |
温度范围 | 工作：0℃～+40℃；非工作：-10℃～+50℃ |
湿度范围 | 温度低于10℃时湿度不加控制；温度范围为10℃~30℃时，相对湿度为(5~95)%；温度范围为30℃~40℃时，相对湿度为(5~75)% |
海拔高度 | 工作：4600米以下 |
