带宽

500 MHz

350 MHz

250 MHz

波形捕获率

800,000 wfms/s

2,000,000 wfms/s(顺序模式)

实时采样率

模拟通道：5GSa/s(交织模式),2.5GSa/s(非交织模式)数字通道(MSO型号需选配):1.25GSa/s

存储深度

最大500 Mpts(分段存储)

通道数

4个模拟通道+16个数字通道+2通道信号源输出

上升时间

≤0.75 ns

≤1 ns

≤1.4 ns

单位

W、A、V和U,默认为：V

通道隔率度

直流至最大带宽：>40 dB

数字通道最大采样率

1.25 GSa/s

数字通道存储深度

120 Mpts

触发

区域、边沿、欠幅脉冲、超幅脉冲、第N边沿、延迟、超时、持续时间、建立/保持、脉宽、斜率、视频、码型、RS-232/UART、IPC、SPI、CAN(选配)、CAN-FD、LIN、FlexRay、I²S、MIL-STD-1553B、SENT、ARINC 429

串行解码

RS-232/UART、I²C、SPI、CAN、CAN-FD、LIN、FlexRay、I²S、MIL-STD-1553B、SENT、ARINC 429、Manchester

并行解码

最高18位并行总线解码，支持2模拟通道和16数字通道组合。支持自定义时钟设置

信号源

双通道，50 MHz,250 MS/s

电能质量分析

电源质量、电流谐波、开关损耗、输出纹波、环路分析、安全工作区

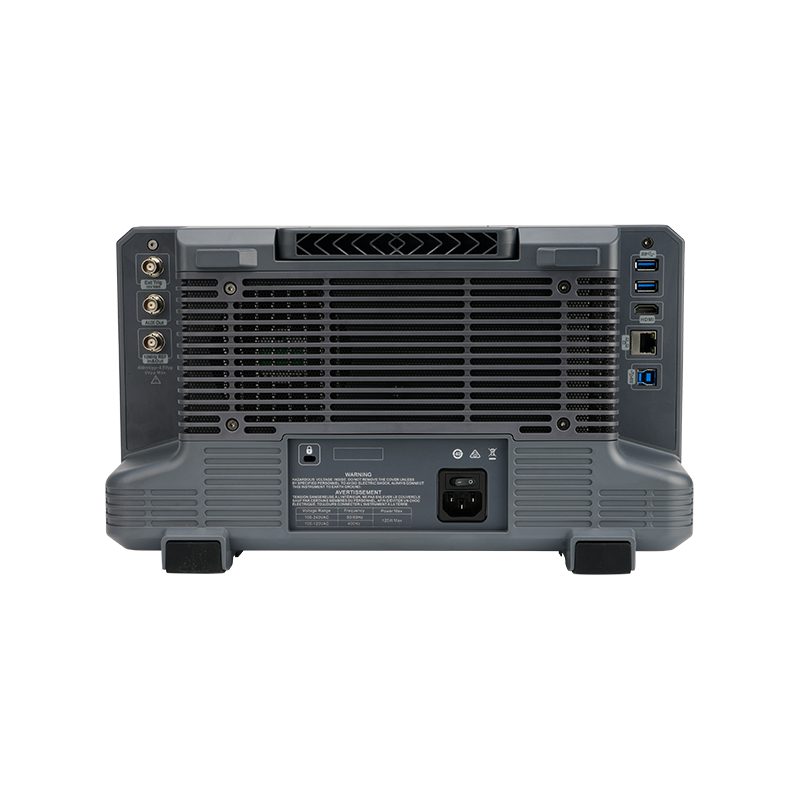

接口

USB-Host3.0前、USB-Host3.0*2后、USB-Device3.0、(千兆)LAN、EXT Trig、AUXOut(Trig OutPass/Fail)输出、AWG*2、HDMI、10 MHz Ref In/Out、WIFI
