带宽

2GHz

1GHz

波形捕获率

2,000,000wfms/s

实时采样率

10GSa/s(单通道),5GSa/s(双通道),2.5GSa/s(全通道)

存储深度

1Gpts(单通道),500Mpts(双通道),250Mpts(四通道)

通道数

4 CH(ADC)+1CH(AWG)

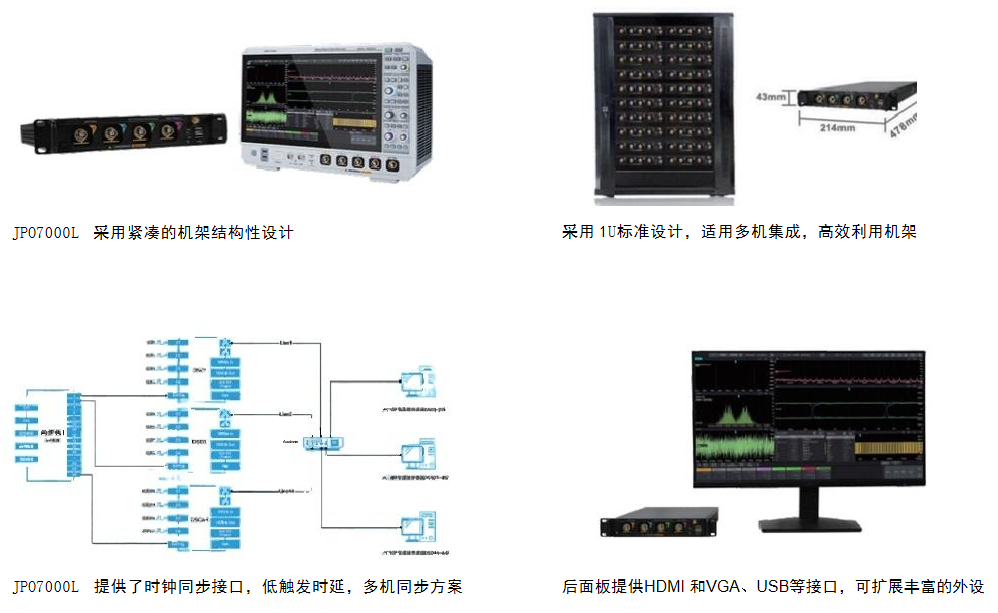

尺寸

标准1U,214mm×43mm×478mm

上升时间

175ps

350ps

单位

W、A、V和U,默认为：V

通道隔离度

≥500:1(DC~1GHz)

输入阻抗

1MQ±1%(15±3pF),500±2%

探头衰减系数

1×,10×,100×,自定义：0.001X~1000×

触发

边沿触发、边沿、脉宽、斜率、视频、码型、超时、欠幅、建立保持、延迟、持续时间、N边沿

串行解码

RS-232/422/485/UART、I²C、SPI、CAN、CAN_FD、LIN、FlexRay

SENT、MILSTD 1553、ARINC 429、AudioBus(I²SLJRJTDM)

并行解码

最高18位并行总线解码，支持2模拟通道和16数字通道组合。支持自定义时钟设置。

信号源

单通道，60MHz,625MSa/s

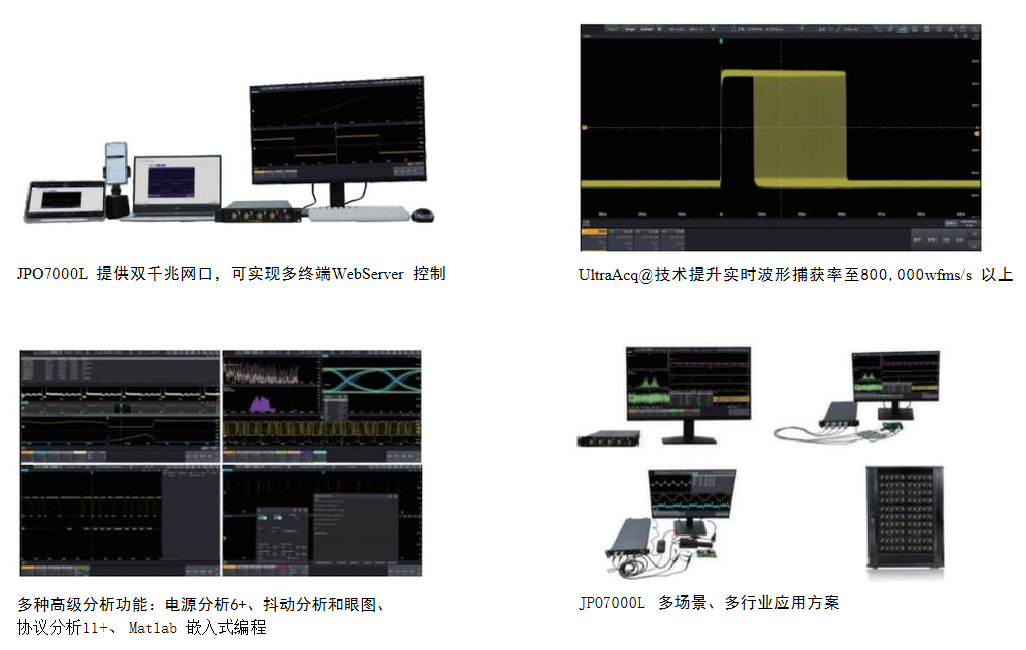

高级分析功能

电源分析、抖动和眼图分析、极限模板测试、顺序模式

接口

USB Device、USBHost*4、HDMI、VGA、LAN(10@@0Mb/s)*2、AuxOut、10MHz Ref In、10MHz Ref Out、音频接口
