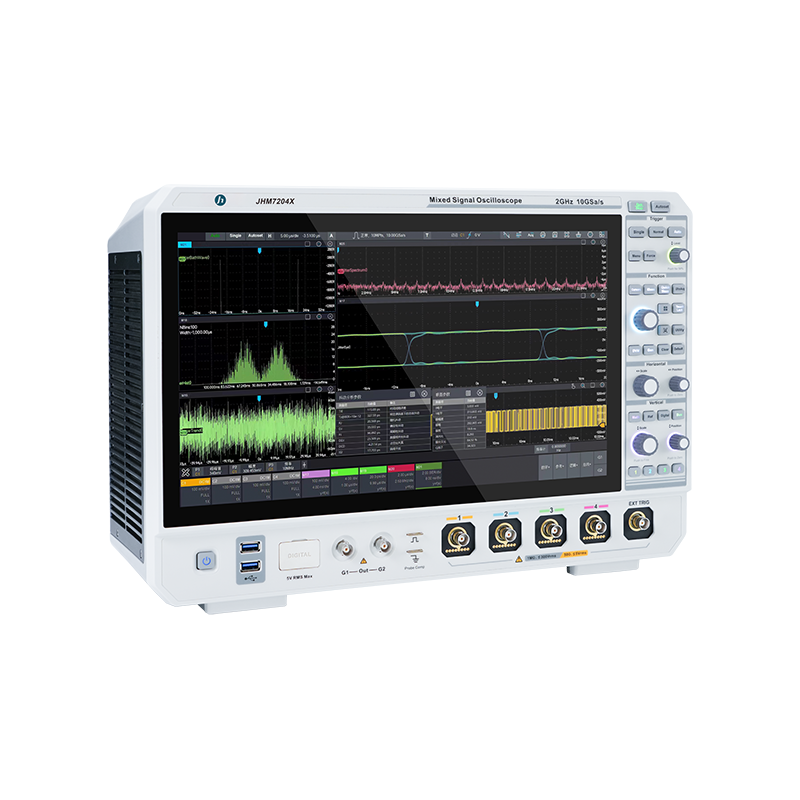

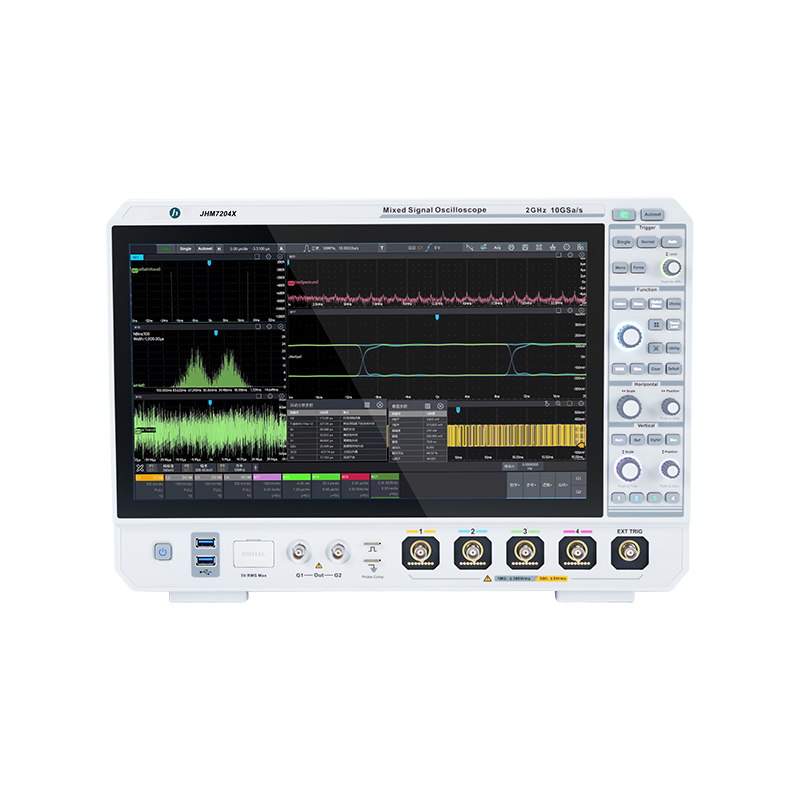

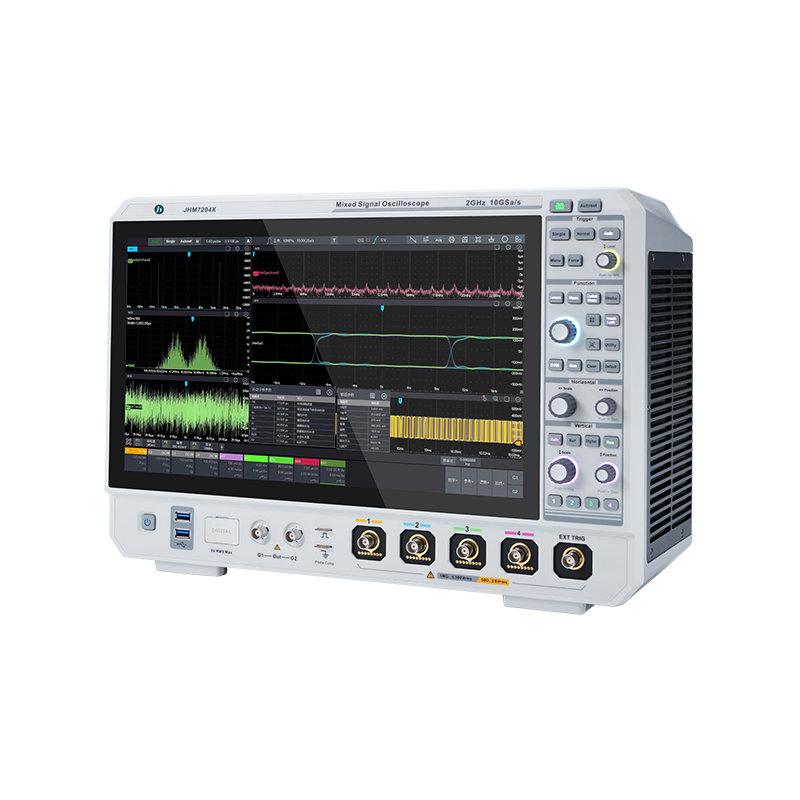

带宽

2GHz

1GHz

通道数

采样率

10GSa/s

存储深度

最大1Gpts

波形捕获率

≥2,000,000 wfms/s(顺序模式)

参数测量

支持高达48种参数测量、参数快照；以及统计分析、直方图、趋势图和追踪图分析

触发类型

>24种：标准13种：边沿、脉宽、视频、码型、状态、超时、建立保持、欠幅、斜率、毛刺、窗口、间隔；  多级(选配)串行总线触发11种

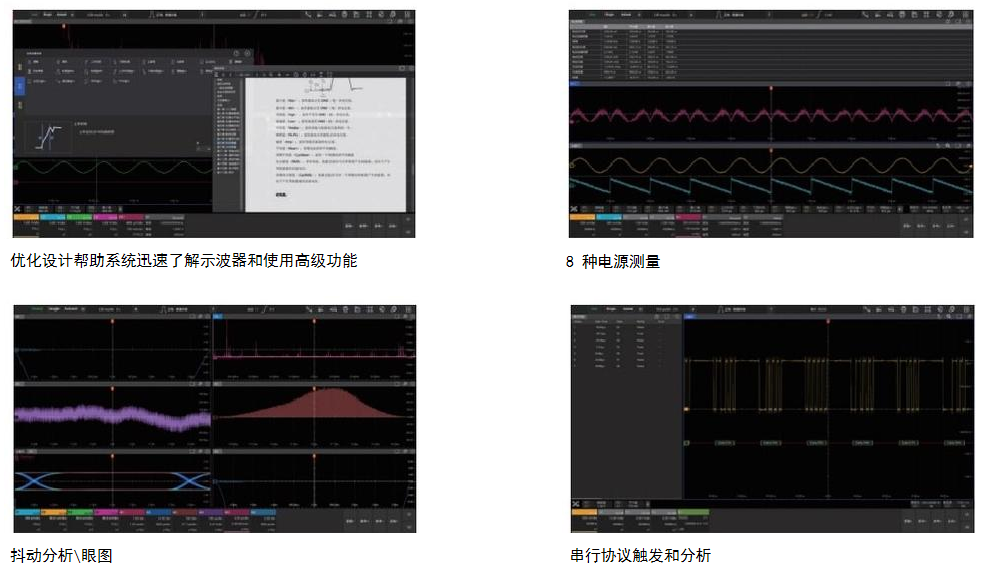

电源分析

8种分析功能(选配)

抖动分析眼图

周期抖动、相邻周期抖动、相位抖动；TIE趋势图、TIE频谱图；直方图，浴盆曲线

分析工具

直方图、区域直方图、趋势图、追踪图

数学运算

同时支持12个数学波形；增强型FFT、基本预算、滤波、高级公式编辑、MATLAB嵌入式编程运算和渲染、Eres

串行协议分析

标配： RS-232/422/485/UART、SPI、I²C、CAN、LIN

选配：CAN-FD、SENT、FlexRay、AUTO BUS(i²S/LJ/RJ/TDM)MIL STD 1553、ARINC429

高级分析功能

电源分析(选配)、抖动和眼图分析(选配)、极限模板测试、搜索导航、顺序模式

数字通道

内置16通道(选配),实时采样率1GSa/s,最大输入切换速率500MHz,4通道1组调节

AWG

内置2通道(选配),最大60MHz,支持>10种标准波形+任意波形；支持调制和扫频

DVM

4位，DC, ACRMS, DC+AC RMS

触发频率计数器

8位频率计数器

连通性

支持LXI/USBTMC标准接口，SCPI标准指令集；USB Device3.0提供高速数据获取能力

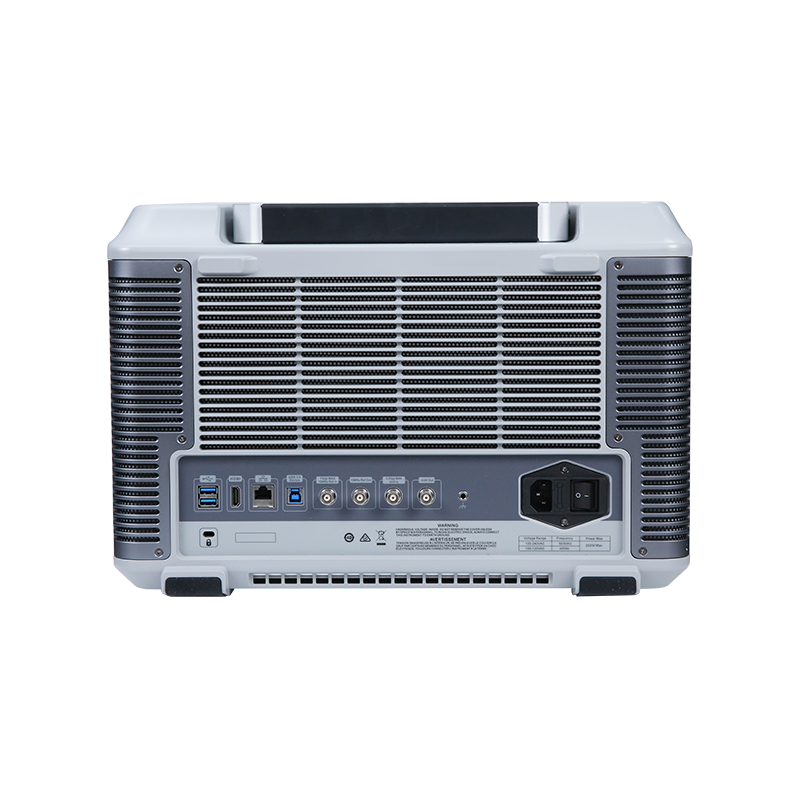

接口

USB Device 3.0,USB Host3.0*4,LAN(10/100/1000Mb/s),HDMI,AUXIN(外触发与同步输入),AUXOUT (Tirg Out、Pass/Fail、AWG同步)、10MRefIN/OUT

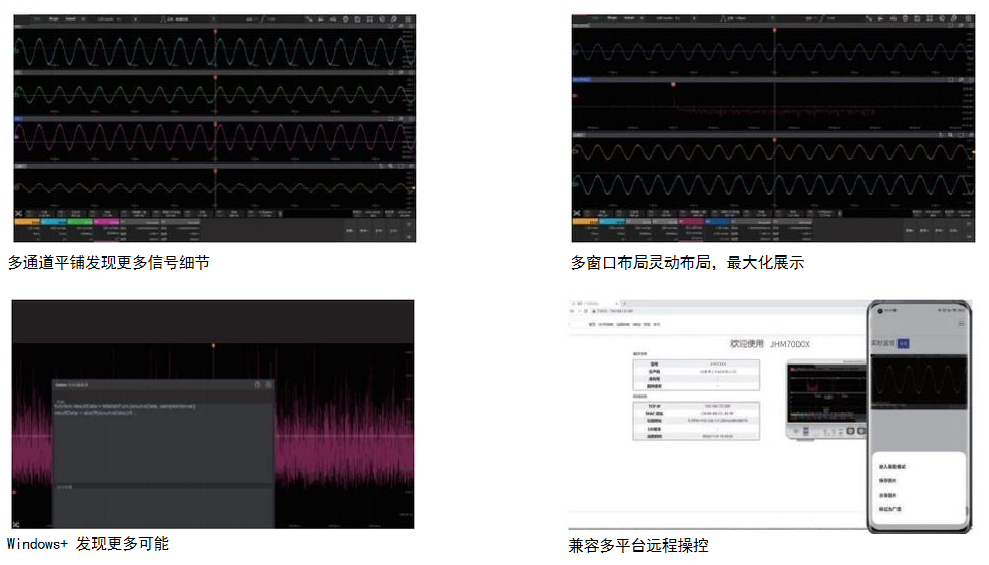

WebServer

远程控制，数据文件保存，SCPI远程控制，在线手册，手机访问

屏幕

15.6英寸FHD高清屏，支持手势触控

计算脚垫与外保护罩：452mmx309mmx216mm

加入机架配件后的尺寸：485mmx356mmx209mm

重量

10.5k

机架安装

7U(选配JHM7000X-RM机架安装套件)
