带宽

500MHz

350MHz

200MHz

波形捕获率

800,000wfms/s

1,500,000wfms/s(Fast Acquire模式)

实时采样率

2.5GSa/s

垂直分辨率

12-bit

存储深度

最大500Mpts(单次模式),单通道/双通道/四通道250 Mpts

通道数

4个模拟通道+16个数字通道+2通道信号源输出

上升时间

≤0.75 ns

≤1ns

≤1.8 ns

单位

W、A、V和U,默认为：V

通道隔离度

直流至最大带宽：>40 dB

数字通道最大采样率

1.25 GSa/s

数字通道存储深度

120Mpts

触发

区域触发、边沿触发、欠幅脉冲触发、超幅脉冲触发、第N边沿触发、延迟触发、超时触发、持续时间、建立/保持、脉宽触发、斜率触发、视频触发、码型触发、RS-232/UART触发、I²C触发、SPI触发、CAN触发(选配)、CAN-FD、LIN、FlexRay、I²S、MIL-STD-1553B、SENT、ARINC429

电行解码

RS-232/UART、I²C、SPI、CAN、CAN-FD、LIN、FlexRay、I²S、MIL-STD-1553B、SENT、ARINC429、Manchester

并行解码

最高18位并行总线解码，支持2模拟通道和16数字通道组合，支持自定义时钟设置

信号源

双通道，50MHz,250MS/s

电能质量分析

电源质量、电流谐波、浪涌电流、开关损耗、转换速率、调制分析、输出纹波、开启/关闭瞬变响应、电源抑制比和功率效率

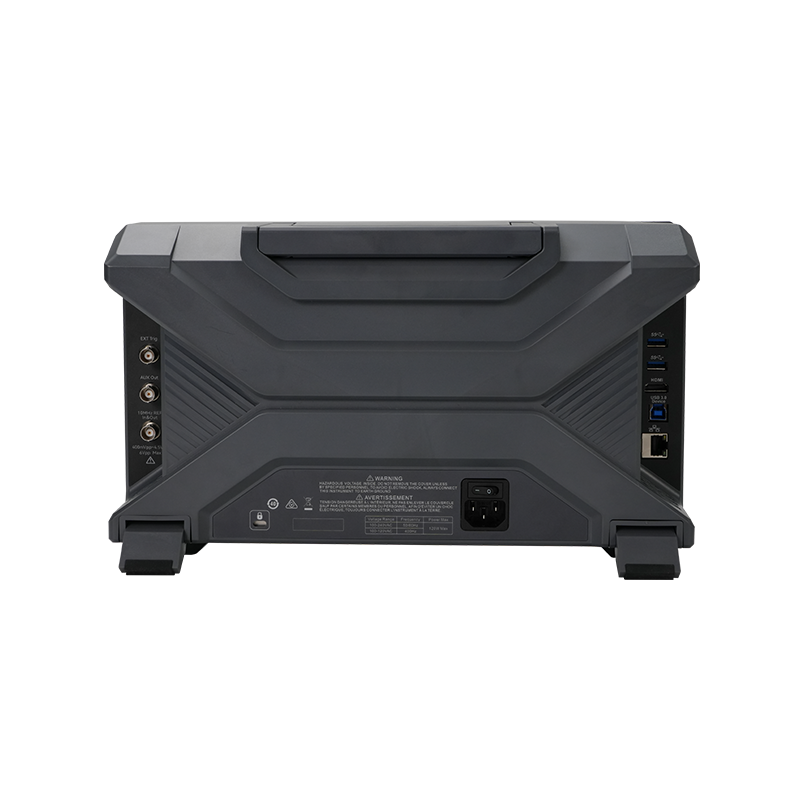

接口

USB-Host 3.0前、USB-Host3.0×2后、USB-Device3.0、(千兆)LAN、EXT Trig、

AUXOut(Trig OutPass/Fail)输出、信号源输出接口(仅MSO型号)、HDMI、10M In/Out、WIFI
