l 具有相位锁定功能；
l 低相位噪声；
l 密封的小封装；
l 预热时间短、高频率稳定性；

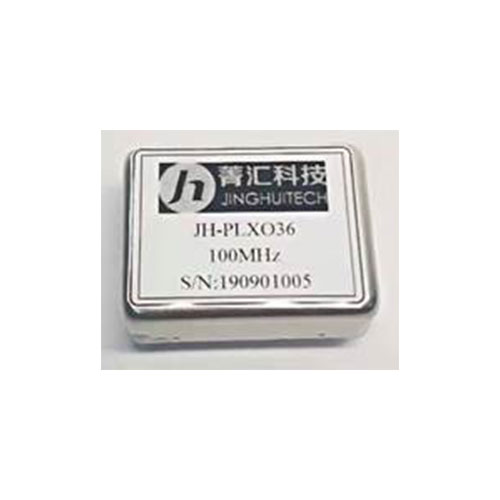

锁相低相躁晶体振荡器JH-PLXO25B/36系列
l 具有相位锁定功能；
l 低相位噪声；
l 密封的小封装；
l 预热时间短、高频率稳定性；
表1
性能指标 | 符号 | 最小 | 典型参数 | 最大 | 单位 | 条件/备注 |
频率范围 | F | 10 | 100 | 4000 | MHz | |
工作温度 | Ta | 见表2 | ℃ | |||
存储温度 | Ts | －55 | +85 | ℃ | ||
频率精度 | ±0.2 | ±0.5 | ±1 | ppm | +25℃±2℃ | |
频率温度稳定度 | 见表2 | |||||
老化 | ±0.01 | ±0.5 | ±1 | ppm/year | ||
输出波形 | H：CMOS； S：Sine Wave | |||||
输出电平 | ＋5 | ＋10 | ＋13 | dBm/50W | Sine Wave | |
CMOS | ||||||
电源电压 | Vdd | G：12±5%；H：5±5% | V | *可定制 | ||
工作电流 | IMAX | 350 | 400 | 450 | mA | Vdd ＝12V |
I稳定 | 200 | 250 | 300 | |||
表2
温度范围 | 频率温度稳定度（ppm） | ||||
S（±0.005） | A (±0.01) | B (±0.05) | C (±0.1) | D (±0.5) | |
A -20℃～+70℃ | √ | √ | √ | √ | √ |
B -40℃～+85℃ | √ | √ | √ | ||
C -55℃～+85℃ | *定制 | √ | √ | ||
D -40℃～+70℃ | √ | √ | √ | √ | |
表3
偏离载频 | 相位噪声（dBc/Hz）|0＝100MHz | |||||
A | B | C | F | |||
1Hz | －80 | －85 | －90 | |||
10Hz | －90 | －100 | －105 | *定制 | ||
100Hz | －120 | －125 | －130 | |||
1kHz | －150 | －155 | －160 | |||
10kHz | －162 | －165 | －165 | |||
100kHz | －165 | －165 | －170 | |||
